东风天锦平板带吊机清障车专威牌HTW5121TQZDFP型清障车
东风天锦平板带吊机清障车专威牌HTW5121TQZDFP型清障车
- 作者：hbtwqcw 发布时间：2017/8/8 10:20:14
◆东风天锦平板带吊机一拖二道路救援清障车：
底盘配置：东风天锦DFL1120B21
(1)4×2驱动,D530平头一排半标准顶驾驶室,东风康明斯ISB180 50电控共轨发动机(WHTC),轴距4700mm,电加热冷起动装置,全钢160L燃油箱,有燃油箱锁,电子油门踏板及开关,Φ395mm推式膜片弹簧离合器,东风6档DF6S900变速箱,4.5T前桥,9T单级减速后桥,9.00R20子午胎,手动调整臂,东风科技ABS(4通道),半浮式后悬机械减震驾驶室悬置,液压机械翻转,手动玻璃升降器,手动前车门锁,通道式仪表板,装空调。
(2)4×2驱动,D530平头一排半标准顶驾驶室,东风康明斯ISB180 50电控共轨发动机(WHTC),轴距5000mm,等宽860mm车架,电加热冷起动装置,全钢160L燃油箱,有燃油箱锁,电子油门踏板及开关,Φ395mm推式膜片弹簧离合器,东风6档DF6S900变速箱,4.5T前桥,9T单级减速后桥,无轴间差速锁,9.00R20子午胎,手动调整臂,东风科技ABS(4通道),半浮式后悬机械减震驾驶室悬置,液压机械翻转,手动玻璃升降器,手动前车门锁,通道式仪表板,装空调,无巡航系统。
◆东风天锦平板带吊机清障车专用组成及备品配件

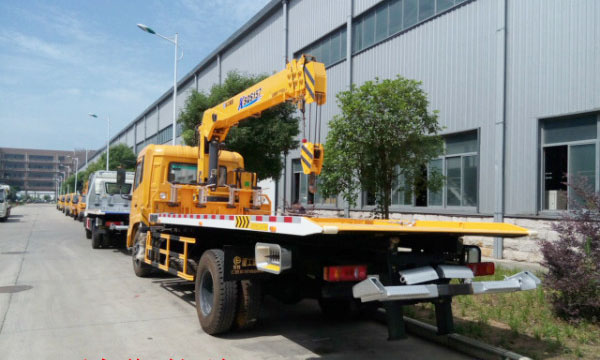

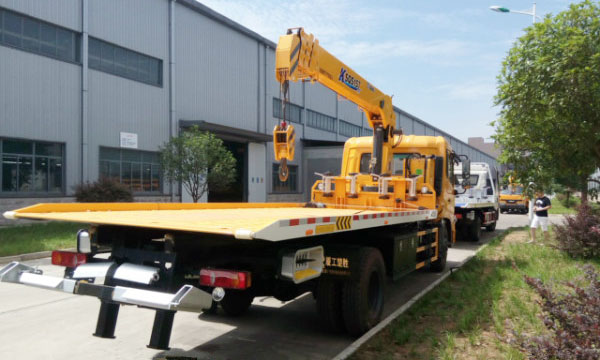

平板采用5P2冲压平板，防滑能力强，承载能力高，外表美观，轴距4.7米底盘配装载平台板长5.6-5.8米，板宽2.3-2.4米，轴距5米底盘配装载平台板长6.3米，宽2.3-2.4米。双侧联动操作装置，平板可以承载5吨以内重物，平板 小倾斜角为8度，此车采用1个4吨液压绞盘，钢丝绳长度25米，后工作灯3只 ，该车配备4个捆绑带，两个辅助轮小车，托叉座，托叉一对，链钩一条。
◆选装直臂吊机配置如下：
|
吊机规格 |
型号 |
举升高度(米) |
工作半径(米) |
备注 |
|
5吨三节直臂 |
SQS125 |
10.5 |
8.7 |
全液压.全回转 |
|
5吨四节直臂 |
SQS125 |
12.5 |
11 |
全液压.全回转 |
|

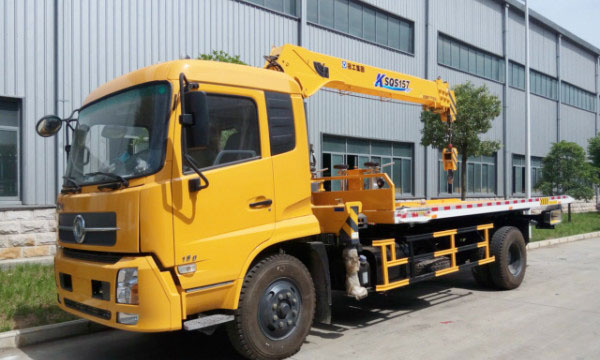

6.3吨三节直臂 |
SQS157 |
11 |
9 |
全液压.全回转 |
|
6.3吨四节直臂 |
SQS157 |
12.8 |
11 |
全液压.全回转 |
详情请咨询13277608333 微信同号。
|
【主要技术参数】 |
|||
|
产品商标 |
专威牌 |
公告批次 |
297 |
|
产品名称 |
HTW5121TQZDFP型清障车 |
产品号 |
ZN2465HR01U |
|
总质量(Kg) |
12495 |
罐体容积(m3) |
|
|
额定载质量(Kg) |
|
外形尺寸(mm) |
9200,9500×2400,2480×3500 |
|
整备质量(Kg) |
10850 |
货厢尺寸(mm) |
×× |
|
额定载客(人) |
|
准拖挂车总质量(Kg) |
|
|
驾驶室准乘人数(人) |
3 |
载质量利用系数 |
|
|
接近角/离去角(°) |
20/11 |
前悬/后悬(mm) |
1440/3060 |
|
轴数 |
2 |
轴距(mm) |
3650,3800,4200,4500,4700,5000 |
|
轴荷(Kg) |
4400/8095 |
高车速(Km/h) |
98 |
|
其它 |

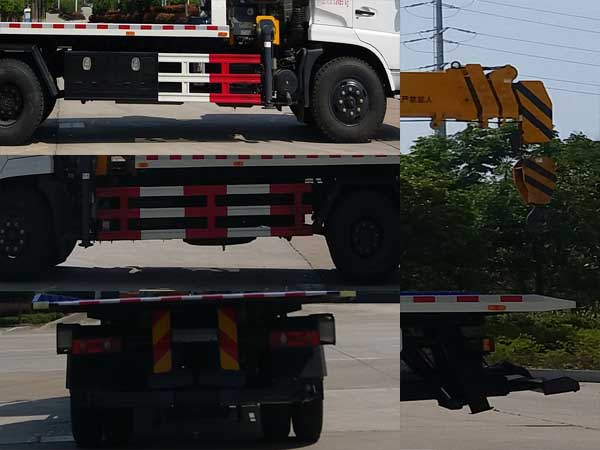

1,托举质量1450kg,该车装SQ5SK3Q型直臂式吊机时,吊机自重2215kg, 大起升载荷5000kg;装SQS157型吊机时,吊机自重2230kg, 大起升载荷6300kg.2,侧防护材料为Q235,螺栓连接;后防护由专用装置替代,离地高450mm。3,ABS型号:3631010-C2000,生产厂家:东科克诺尔商用车制动系统(十堰)有限公司。4,专用装置由随车起重机,托举,拖曳,背载等装置组成。功能:背载运输,拖载运输,主要解决一般性平板车无法起吊不能进行清障作业的局限,同时可以进行一般性的吊装任务,实现了一机多用。 |
||
|
【底盘技术参数】 |
|||
|
底盘型号 |
DFL1120B21 |
底盘名称 |
载货汽车底盘（二类） |
|
商标名称 |
东风牌 |
生产企业 |
东风商用车有限公司 |
|
外形尺寸(mm) |
6440,7130,7530,7830,8330,8830×2370, 2460×2650,2840,2760,3400 |
轮胎数 |
6 |
|
接近角/离去角(°) |
20/30,20/18,20/13 |
轮胎规格 |
9.00-20 14PR,9.00-20 16PR,9.00R20 14PR,9.00R20 16PR,275/70R22.5 |
|
钢板弹簧片数 |
8/10+8,7/9+6 |
前轮距(mm) |
1880,1900 |
|
燃料种类 |
柴油 |
后轮距(mm) |
1860,1800,1820 |
|
排放标准 |
GB3847-2005,GB17691-2005国V |
||
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
ISD180 50 ISD160 50 ISB180 50 |
东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 |
4500 4500 5900 |
132 118 132 |
